自清洗過濾器由殼體、多元濾芯、反沖洗機構、電控箱、減速機、電動閥門和差壓控制器等部分組成。殼體內的橫隔板將其內腔分為上、下兩腔，上腔內配有多個過濾芯，這樣充分利用了過濾空間，顯著縮小了過濾器體積，下腔內安裝有反沖洗吸盤。工作時，濁液經入口進入過濾器下腔，又經隔板孔進入濾芯的內腔，大于過濾芯縫隙的雜質被截留，凈液穿過縫隙到達上腔，最后從出口送出。

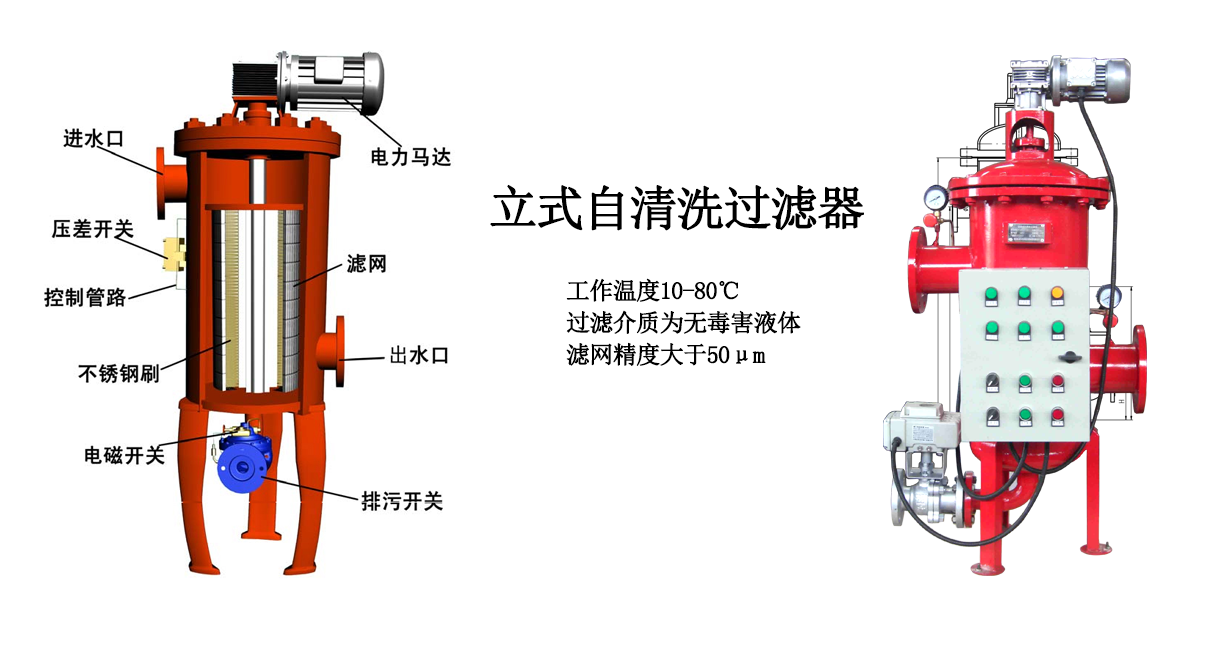

詳細圖解如下：
